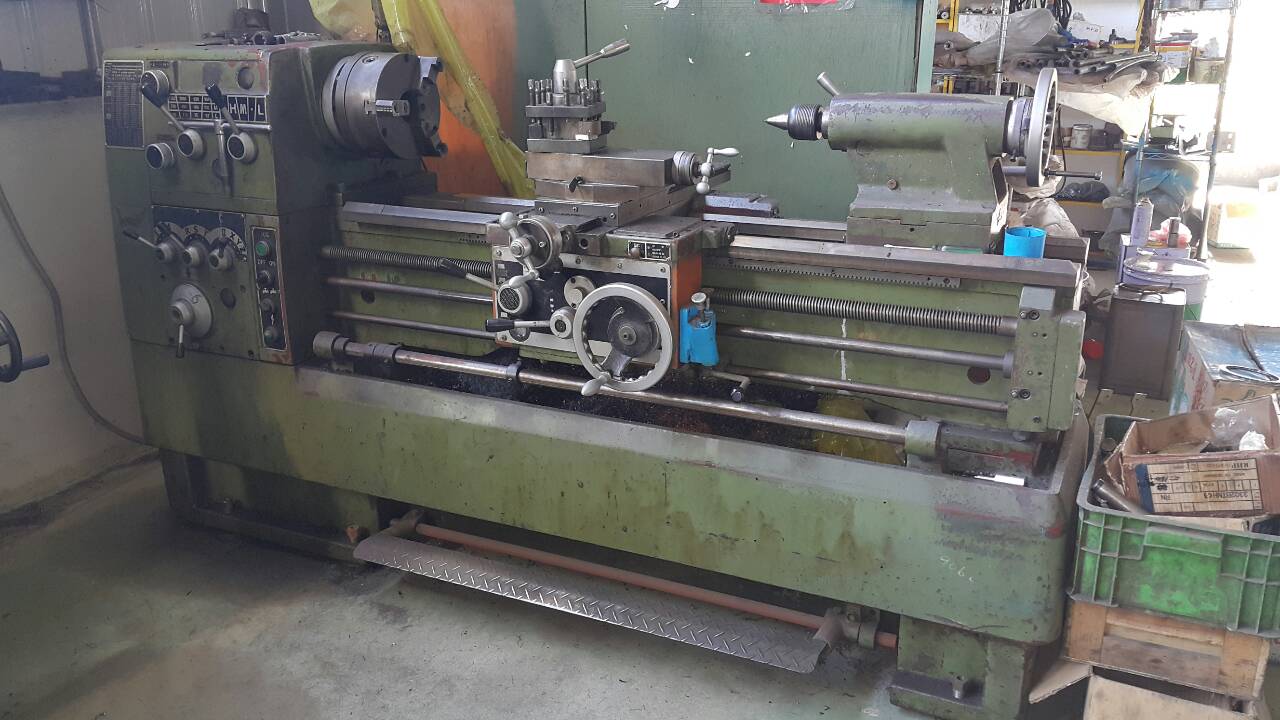

• 金和中古传统车床430×1700

金和中古高速精密车床

▲床身采用米汉纳铸铁,热处理及精密研磨 ( 硬度 HS 70 ˚ ) 。
▲可调整车身,横送台单方给油或同时给油之分油器。
▲自动兼手动之强制给油泵,润滑范围包括横送台,车床滑动面。
▲有安全装置的起动停止把手。
▲能瞬间停机的刹车装置。
型号 : 430×1700
容量
床面上旋徑 432 mm
鞍面上旋徑 268 mm
凹口上旋徑 610 mm
從面板上算起凹口長度 150 mm
兩心間距離 767, 1067, 1667mm ( A1 - 6, A2 - 6 )
床面寬度 300 mm
車刀台行程 145 mm
橫向滑座行程 265 mm
主軸箱
主軸孔徑 58 mm ( 78 mm) *
主軸孔及中心針斜度 MT6 x MT4
主軸鼻端 A1 - 6, D1 - 6 ( A2 - 6 ) *
主軸速度變換數 12
主軸速度 ( 60 HZ ) ø 58 mm : 35, 52, 75, 110, 160, 230, 330, 490, 650, 950, 1350, 2000 rpm
ø 78 mm : 29, 43, 62, 90, 130, 190, 275, 405, 540, 790, 1120, 1650 rpm
螺紋和進給
進給變換數 36
縱向進給範圍 0.037 ~ 1.04 mm / rev ( P = 6 mm )
0.035~0.98 mm / rev ( 4 TPI )
橫向進給範圍 1 / 2 縱向進給
導螺桿直徑 35 mm
導螺桿螺距 4 TPI , P = 6 mm
英制螺紋範圍 2 ~ 72 TPI ( 44 Kinds )
公制螺紋範圍 0.2 ~ 14 mm ( 39 Kinds )
尾座
心軸移動量 170 mm
心軸直徑 60 mm
心軸斜度 MT # 4
馬達
主軸馬達 ( 30 分 ) 5 HP ( 7.5 HP ) *
切削液馬達 1 / 8 HP
機械高度 1400 mm
佔地面積 2000, 2300, 2900 × 1000 mm
機械重量 1500, 1600, 1800 kgs
