• 金尧L650巨型数控车床  ●主轴:高负载重切削 ●刀塔:可分8支刀或12支刀 ●副主轴尾座 ●自动化铁屑输送机 ●可独立旋转操作箱 ●超高精密V沟车削光学用机能

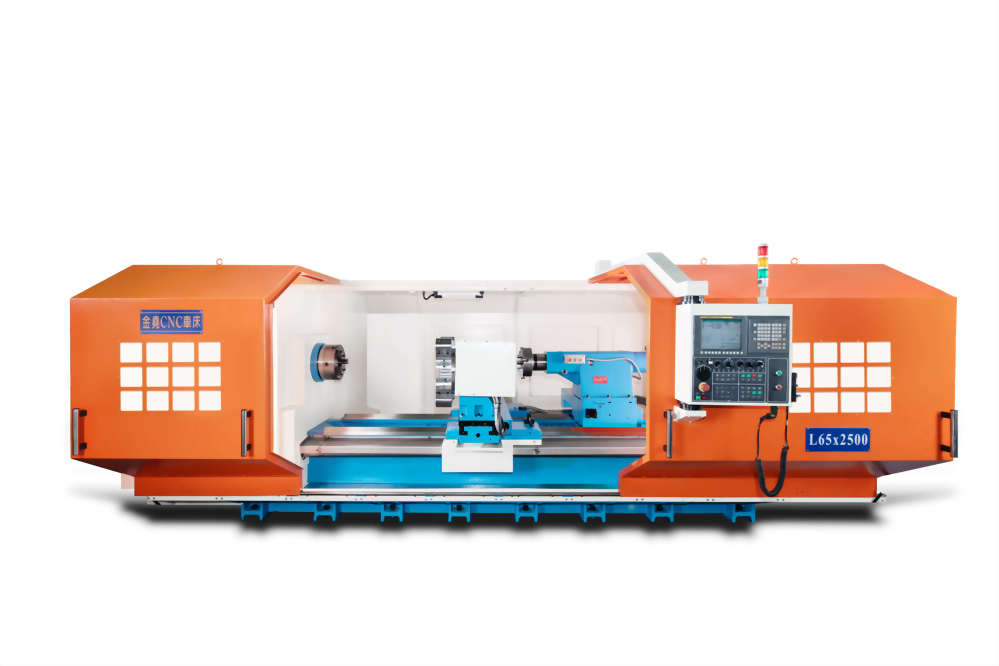

金尧L650巨型数控车床

●主轴:高负载重切削
●刀塔:可分8支刀或12支刀
●副主轴尾座
●自动化铁屑输送机
●可独立旋转操作箱
●超高精密V沟车削光学用机能
型号 : L650

金尧L650巨型数控车床系列

主轴高负载重切削设计,搭配副主轴尾座、方形轨X轴、双山床轨,铁屑输送机置入,铁屑收集无烦恼。超高精密V沟车削光学用机能,展现完美车削功力!




面上旋徑Swing over bed 940㎜
鞍面上旋徑Swing over cross slide 650㎜
兩心間距Distance between centers 2600, 3600, 4600, 5600, 6600
床面寬度Width of bed 560㎜
主軸孔徑(鼻端&轉速)Spindle bore(nose&speed) Φ125㎜,Φ180㎜
主軸變速檔數Number of spindle speed range (N,L,H)3檔(含空檔)
主軸馬達Spindle motor(30分min/連續Cont) αP40i(30HP/25HP)*αip30/αip40
油壓刀塔Turret(標準Standard)                 外徑刀OD tool口32㎜
       V8
               內徑刀ID tool(Φ50㎜)*63
油壓刀塔Turret(選購Option)                外徑刀OD tool口32㎜
       H4
               內徑刀ID tool(Φ50㎜)
X軸移動量Travel of X axis 504㎜
Z軸移動量Travel of Z axis 2690, 3690, 4690, 5690, 6690
推給速度Rapid traverse(X.Z) 8 m/min
伺服馬達Servo motor X:α12i(4HP),Z:α22i(5.3HP)
尾座心軸移動量Travel of tailstock quill 150㎜
尾座心軸直徑Diamter of tailstock quill 125㎜,180㎜
尾座心軸斜度Taper of tailstock quill MT#5 * MT#6
油壓馬達Hydraulic motor 2HP
冷卻泵浦Coolant pump 1HP
機械長度Length of machine 6010, 7010, 8010, 9010, 10010
機械寬度Width of machine 2408㎜
機械高度Height of machine 2200㎜
機械重量Weight of machine 8200, 11330, 14560, 17670, 20170 ㎏
